Prismen- / GNSS-Stäbe

Prismenstäbe und GNSS-Stangen sind unverzichtbare Instrumente in der modernen Vermessungstechnik und Geodäsie. Sie tragen entscheidend zur Genauigkeit von Vermessungsergebnissen bei und sind hauptsächlich für präzise Positionsbestimmungen sowie Messungen konzipiert. Ob für Baustellen, Landschaftsarchitektur oder geodätische Arbeiten – die richtige Wahl der Stäbe ist entscheidend für den Erfolg deiner Projekte.

• Prismenstäbe und GNSS-Stäbe
• Verwendung der Prismenstäbe und GNSS-Stäbe
• Diese Arten von Prismenstäbe
• Sind die Stäbe mit verschiedenen Prismen- oder Antennentypen kompatibel?
• Zubehör für GNSS-Stäbe und Prismenstäbe

Bei Helmut Schultz findest du eine umfangreiche Auswahl an hochwertigen Prismenstäben und GNSS-Stangen zu attraktiven Preisen, die speziell für professionelle Anwendungen entwickelt wurden. Entdecke unser Sortiment und statte dich mit dem besten Zubehör für deine Vermessungsarbeiten aus!

Prismenstäbe und GNSS-Stäbe für die GNSS Vermessung

Prismenstäbe sind speziell entwickelte Stangen, die mit einem Reflexionsprisma ausgestattet sind. Diese Stäbe sind unverzichtbar für die klassische Geodäsie und werden in Kombination mit Totalstationen eingesetzt. Sie ermöglichen die genaue Bestimmung von Höhen und Positionen durch die Reflexion des Lichtsignals, das von der Totalstation ausgesendet wird. Die Stäbe sind in verschiedenen Längen erhältlich, um sich an unterschiedliche Vermessungssituationen anzupassen. Robuste Materialien sorgen dafür, dass sie auch unter schwierigen Bedingungen, wie bei Baustellen oder im Freien, standhalten.

GNSS-Stäbe hingegen sind speziell für die Nutzung mit GNSS-Empfängern konzipiert. Sie ermöglichen eine schnelle und präzise Positionierung im Feld, indem sie GPS- und andere Satellitensignale empfangen. Diese Stäbe sind in der Regel aus leichten und stabilen Materialien gefertigt, was sie besonders benutzerfreundlich macht. Mit verstellbaren Längen und verschiedenen Montagemöglichkeiten sind sie äußerst vielseitig und eignen sich sowohl für hochpräzise Vermessungen als auch für weniger anspruchsvolle Anwendungen.

Beide Stabtypen sind durch ihr geringes Gewicht, ihre Stabilität und ihre einfache Handhabung gekennzeichnet. Sie sind unverzichtbar für die exakte Positionierung der Messgeräte und damit für präzise Vermessungsergebnisse. Die Verwendung von Prismenstäben und GNSS-Stäben verbessert die Effizienz und Genauigkeit von Vermessungsarbeiten erheblich. Bei Helmut Schultz findest du eine Auswahl an hochwertigem Zubehör, das dich bei deinen Vermessungsprojekten optimal unterstützt. Egal, ob du in der klassischen Geodäsie oder der GNSS-Vermessung tätig bist, mit unserem Zubehör bist du bestens ausgestattet für präzise Ergebnisse.

Was bedeutet die Abkürzung GNSS?

Die Abkürzung GNSS steht für Global Navigation Satellite System (Globale Satellitennavigationssysteme ). GNSS ist eine Gruppe von GNSS Satelliten, die Signale aus dem Weltraum zur Übertragung von Positions-, Navigations- und Zeitdaten an GNSS-Empfänger senden. Diese Satellitensysteme ermöglichen eine genaue Positionsbestimmung und kommen in vielen Bereichen zum Einsatz, unter anderem bei der Navigation in Smartphones, bei der Flug- und Schiffssteuerung sowie in der Landvermessung. Bekannte GNSS-Systeme sind GPS (USA), GLONASS (Russland), Galileo (Europa) und BeiDou (China).

Wofür werden Prismenstäbe und GNSS-Stäbe verwendet?

Prismenstäbe

Anwendung: Prismenstäbe werden verwendet, um Reflektorprismen zu halten, die als Zielpunkte für das Tachymeter fungieren. Die Prismen ermöglichen eine exakte Reflexion des Lichtsignals, das vom Tachymeter ausgesendet wird, wodurch eine präzise Positionierung und Messung von Entfernungen und Winkeln ermöglicht wird. Sie sind in verschiedenen Längen und Ausführungen erhältlich, um den unterschiedlichen Anforderungen von Vermessungsprojekten gerecht zu werden.

Funktion: Durch ihre Funktion als Träger für die Reflektorprismen gewährleisten Prismenstäbe eine stabile und zuverlässige Zielmarkierung. Diese Stabilität ist besonders wichtig bei langen Messungen oder schwierigen Bedingungen, um Verzerrungen oder Fehler zu vermeiden. Die Verwendung von Prismenstäben steigert die Effizienz und Genauigkeit der Vermessungsarbeiten erheblich, was sie zu einem wesentlichen Bestandteil jeder professionellen Vermessungsausrüstung macht.

Einsatzgebiete

• Bauvermessung

• Katastervermessung

• Ingenieurvermessung

• Absteckarbeiten

• Deformationsmessungen

Vorteile von Prismenstäbe

• Präzise Distanz- und Winkelmessungen werden ermöglicht

• Sie bieten eine stabile Plattform für Reflektor-Prismen.

• Präzise Messpunktpositionierung

GNSS-Lotstöcke

Verwendung: GNSS-Stäbe werden eingesetzt, um die GNSS-Antennen in optimaler Höhe und Stabilität zu positionieren. Sie sind unverzichtbar für präzise Vermessungen, die in der Landschaftsarchitektur, Bauindustrie oder bei geodätischen Arbeiten erforderlich sind. Durch ihre verstellbaren Längen lassen sich GNSS-Lotstöcke flexibel an unterschiedliche Anwendungen und Bedingungen anpassen.

Funktion: Die Hauptfunktion der GNSS-Lotstöcke besteht darin, die GNSS-Antennen sicher zu tragen und zu stabilisieren, damit sie optimalen Empfang für die Satellitensignale gewährleisten können. Dadurch wird die genaue Bestimmung der Position ermöglicht, was für die Erstellung von Karten, die Durchführung von Bauprojekten oder das Monitoring von Infrastrukturprojekten von entscheidender Bedeutung ist.

Einsatzgebiete

• Grossflächige Messungen

• Kartierungen

• Geländeaufnahmen

• GIS-Datenerfassung

• Absteckung im offenen Gelände

Vorteile

• Genaue Positionsbestimmung über große Distanzen wird ermöglicht

• Von Sichtverbindungen zwischen den Messpunkten unabhängig

• Große Flächen können schnell erfasst werden

• Gemeinsame Merkmale von Prismen- und GNSS-Lotstöcken:

Konstruktion

• Teleskopierbar zur variablen Einstellung der Höhe

• In der Regel aus Aluminium oder Carbon gefertigt, um eine optimale Kombination aus Leichtigkeit und Stabilität zu erreichen

Präzision

• Ausgestattet mit einer oft integrierten Dosenlibelle für eine exakte Lotrechte

• Zentimetergenaue Messungen möglich

Anpassungsfähig

• Verschiedene Längen und Ausführungen für unterschiedliche Anwendungen

• Mit verschiedenen Prismen- oder Antennentypen kompatibel

Robustheit

• Witterungsbeständig und für den Einsatz in rauher Umgebung konstruiert

• Langlebig und wartungsarm

Ergonomie

• Leicht zu transportieren und zu handhaben

• Schnell aufzubauen und einzurichten

Diese Stäbe sind für die Genauigkeit von Vermessungsergebnissen von entscheidender Bedeutung und tragen dazu bei, dass bei den verschiedensten Vermessungsaufgaben eine hohe Präzision erreicht wird. Ihre Konstruktion und ihr Handling wirken sich unmittelbar auf die Qualität der Messresultate aus, weshalb sie einer ständigen Weiterentwicklung unterliegen, um den steigenden Anforderungen an Präzision und Effizienz in der Vermessung Rechnung zu tragen.

Diese Arten von Prismenstäbe gibt es

Je nach Material, Länge und Einsatzgebiet gibt es verschiedene Arten von Prismenstäben:

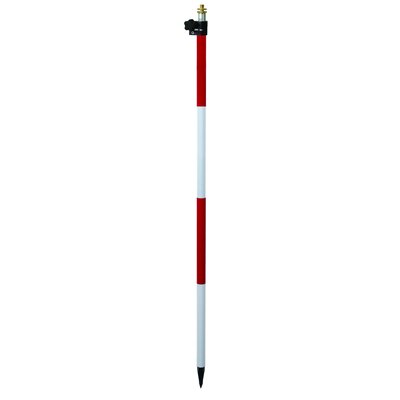

Aluminium Prismenstäbe

Aluminium Prismenstäbe sind unverzichtbare Werkzeuge in der Vermessungstechnik, die sich durch ihre Leichtigkeit und Robustheit auszeichnen. Sie werden hauptsächlich in Verbindung mit Totalstationen eingesetzt, um präzise Distanz- und Winkelmessungen durchzuführen. Die Verwendung von Aluminium sorgt dafür, dass die Stäbe sowohl stabil als auch einfach zu handhaben sind, was sie ideal für den Einsatz auf Baustellen oder in anspruchsvollen Umgebungen macht.

• Robust und preiswert

• Häufig mit Schraubklemmung und Kunststoffgriff

• Typische Längen zwischen 1,25 m und 2,20 m

• Oft mit verstellbarer Dosenlibelle

• 5/8"-Innengewinde für Prismen oder GPS-Empfänger

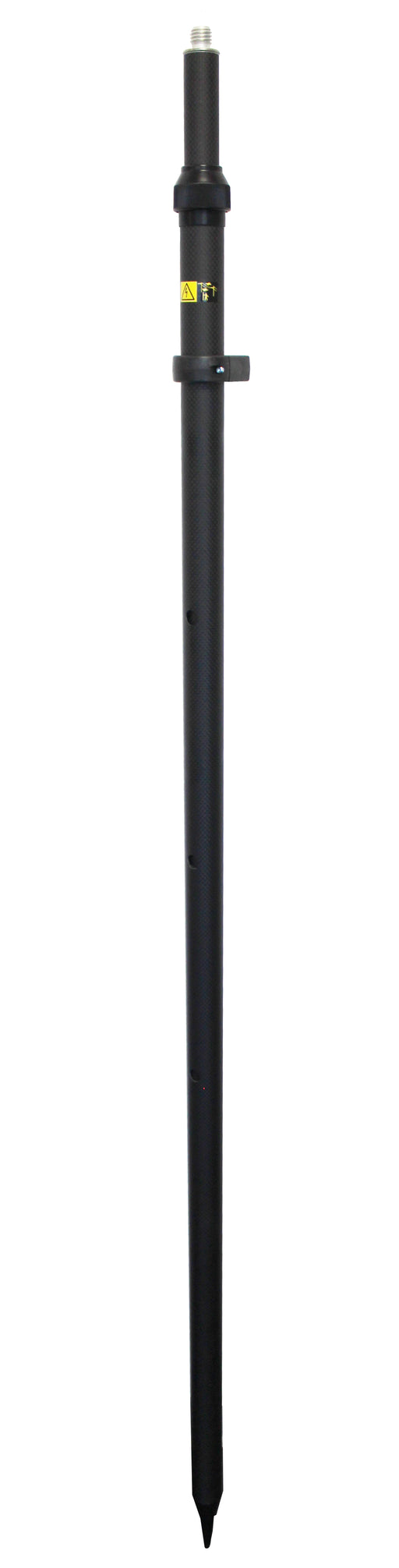

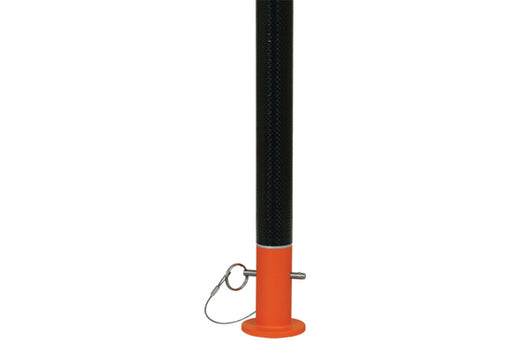

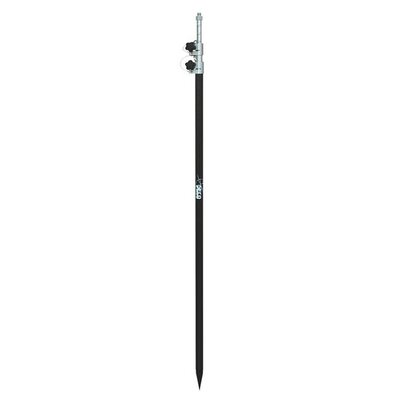

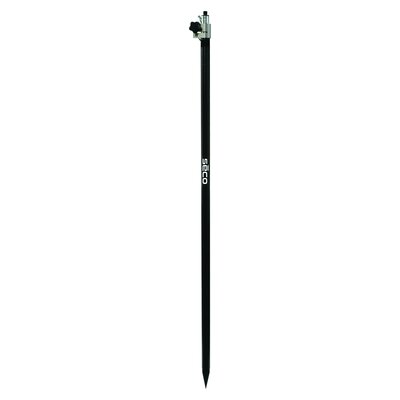

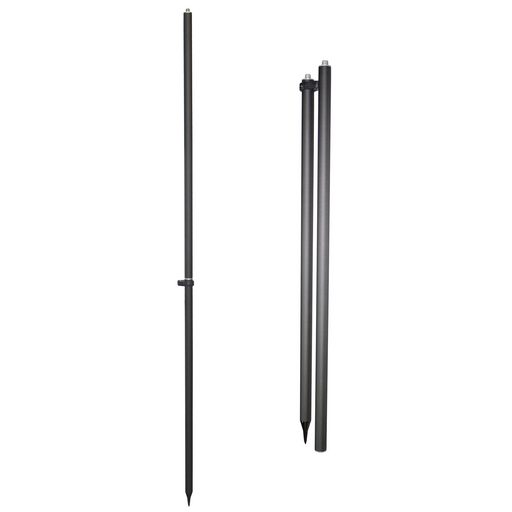

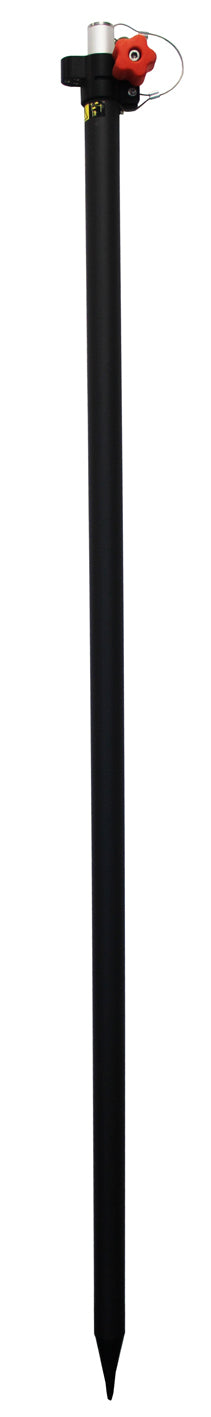

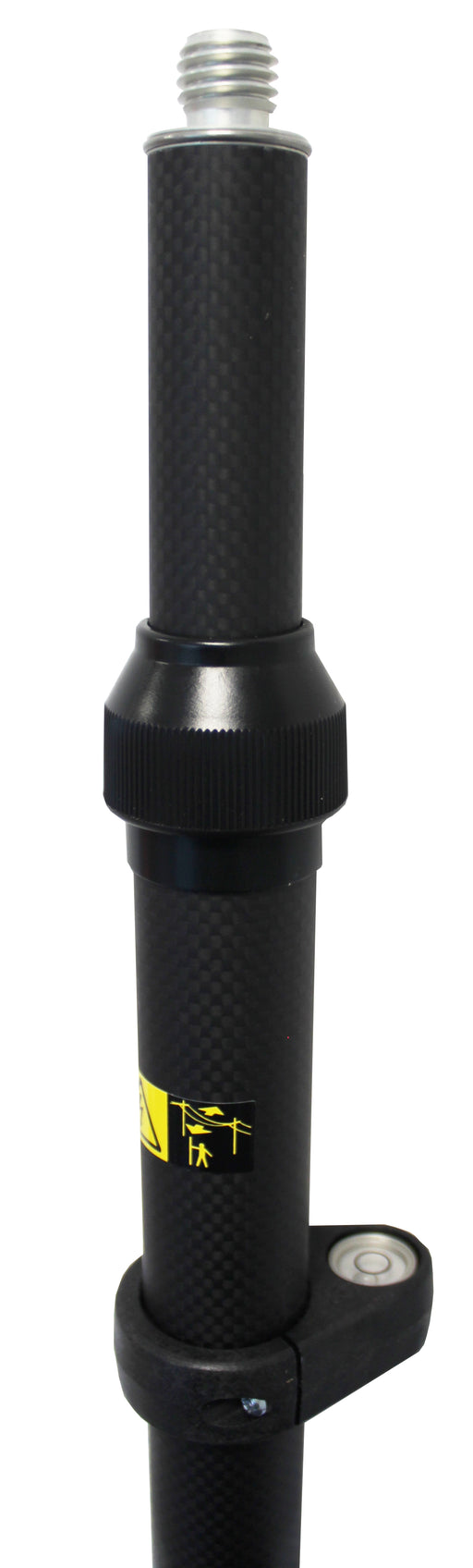

Prismenstäbe aus Carbon

Prismenstäbe aus Carbon sind die ideale Wahl für professionelle Vermessungsarbeiten, die höchste Präzision und Leichtigkeit erfordern. Dank des innovativen Materials bieten sie eine außergewöhnliche Stabilität bei minimalem Gewicht, was die Handhabung und den Transport erheblich erleichtert. Diese Stäbe sind perfekt für den Einsatz mit Totalstationen, um präzise Distanz- und Winkelmessungen durchzuführen.

Die hervorragenden Dämpfungseigenschaften von Carbon minimieren Vibrationen, was die Genauigkeit der Messungen erhöht, insbesondere in dynamischen Arbeitsumgebungen.

• Leichter als Aluminium bei gleicher Stabilität

• Carbon-Außenrohr für höhere Stabilität

• Besonders für lange Einsätze geeignet

• Ausgezeichnete Geradheit auch bei maximaler Auszugslänge

• Ideal für präzise Messungen in der Landvermessung und bei der Positionierung von Satelliten

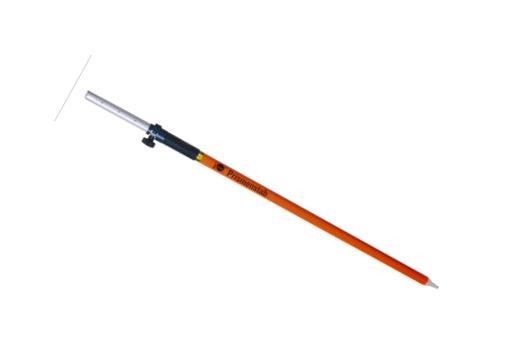

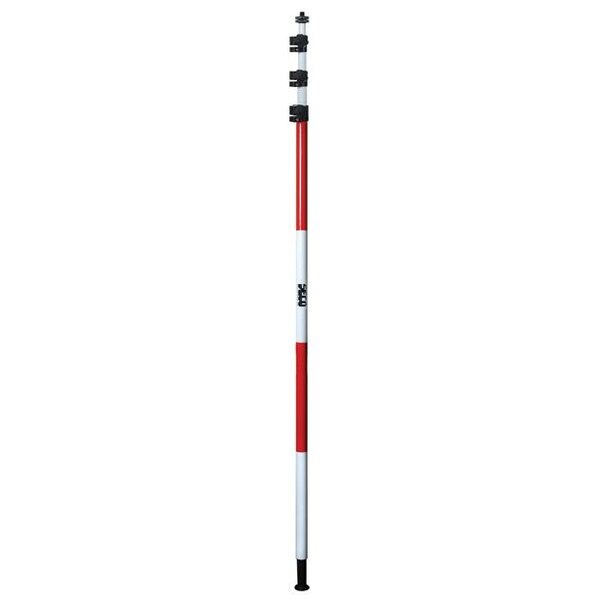

Fiberglas-Prismenstäbe

Fiberglas-Prismenstäbe sind eine ausgezeichnete Wahl für Vermessungsarbeiten, die eine hohe Flexibilität und Langlebigkeit erfordern. Diese Stäbe kombinieren die Vorteile eines leichten Gewichts mit der robusten Bauweise von Fiberglas, wodurch sie ideal für den Einsatz in verschiedenen Umgebungen sind. Sie eignen sich hervorragend für die Verwendung mit Totalstationen zur Durchführung präziser Distanz- und Winkelmessungen.

Die Fiberglas-Konstruktion sorgt nicht nur für eine hohe Widerstandsfähigkeit gegenüber Witterungseinflüssen, sondern minimiert auch die Gefahr von Korrosion oder Beschädigungen.

• Elektrisch nicht leitend, daher unbedenklich in Starkstromnähe

• Leicht und resistent gegen Witterungseinflüsse

• Gut geeignet für den Einsatz in rauer Umgebung

Mini-Prismenstäbe

Mini-Prismenstäbe sind kompakte und leichte Vermessungsinstrumente, die speziell für präzise Messungen in engen oder schwer zugänglichen Bereichen entwickelt wurden. Sie sind ideal für den Einsatz in der Geodäsie, wo Genauigkeit und Flexibilität gefragt sind. Trotz ihrer kleinen Größe bieten sie hervorragende Stabilität und Zuverlässigkeit.

• Kompakt und leicht (typische Länge 30-70 cm)

• Ideal, um in engen oder schwer zugänglichen Bereichen zu messen

• Oft mit integriertem Miniprisma

• Verbessern die Positioniergenauigkeit auf kurze Entfernungen

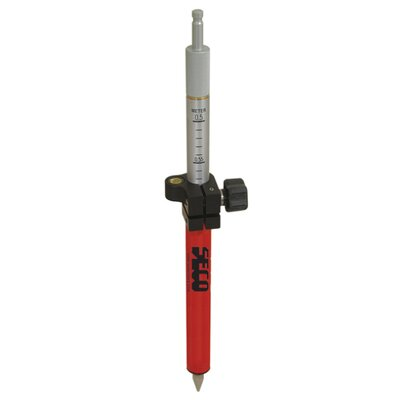

Midi-Prismenstäbe

• Durchschnittliche Länge (ca. 1-1,5 m)

• Guter Kompromiss zwischen Kompaktheit und Arbeitsreichweite

• Für variable Einsatzmöglichkeiten oft teleskopierbar

Spezial-Prismenstäbe

• Für militärische Anwendungen: robuste Ausführungen, oft mit Spezialbeschichtungen

• Optimiert für Navigationssysteme und GPS-Empfänger

• Mit Zusatzfunktionen wie integrierten Sensoren oder Datenloggern

Prismenstäbe mit Carbon-Außenrohr bieten besonders bei langen Einsätzen oder in schwierigem Gelände den Vorteil hoher Stabilität bei geringem Gewicht. Mini-Prismenstäbe eignen sich hervorragend, um auf kurze Distanzen und in beengten räumlichen Verhältnissen präzise zu messen. Durch die bei vielen Modellen vorhandene Schraubklemmung lassen sich die Teleskoprohre sicher fixieren. Das standardisierte 5/8" Innengewinde gewährleistet die Kompatibilität mit unterschiedlichen Prismen und GPS-Empfängern und ermöglicht so einen flexiblen Einsatz.

Gewicht und Genauigkeit von Prismenstäben

Das Gewicht von Prismenstäben variiert in Abhängigkeit von der Größe und dem verwendeten Material. Standard-Prismenstäbe aus Aluminium wiegen typischerweise zwischen 800 g und 1,1 kg und sind damit für den täglichen Einsatz im Gelände gut geeignet. Ein Mini-Prismenstab ist deutlich leichter und kann bei einer Länge von nur 10 cm nur 160 g wiegen. Er ist ideal für Messungen in engen Räumen oder für den mobilen Einsatz. Längere Prismenstäbe, insbesondere solche mit Verlängerungen, können dagegen bis zu 1,5 kg wiegen. Diese bieten oft zusätzliche Stabilität und Reichweite, was für bestimmte Vermessungsaufgaben vorteilhaft ist. Die Wahl des Prismenstabes ist also von den spezifischen Anforderungen der jeweiligen Anwendung abhängig, wobei ein Kompromiss zwischen Gewicht, Länge und Stabilität zu finden ist.

Die Genauigkeit der Prismenstäbe wird von mehreren Faktoren beeinflusst. Viele Modelle haben eine justierbare Dosenlibelle mit einer Genauigkeit von 20' (Winkelminuten). Entscheidend ist auch die Geradheit der Stäbe, insbesondere wenn sie maximal ausgefahren sind. Hochwertige Prismenstäbe zeichnen sich durch Merkmale wie auswechselbare Stahlspitzen und innovative Klemmsysteme aus und zeichnen sich durch eine exzellente Geradheit aus. Weitere Einflussfaktoren sind Material, Verarbeitungsqualität, Stabilität bei unterschiedlichen Längen und die oft im Millimeterbereich liegende Teilungsgenauigkeit.

Sind die Stäbe mit verschiedenen Prismen- oder Antennentypen kompatibel?

Die meisten Prismenstäbe sind mit einer Vielzahl von Prismen und Antennen verschiedener Hersteller kompatibel:

• Die meisten Prismenstäbe sind mit einem standardisierten 5/8" Innengewinde ausgestattet, so dass die Kompatibilität mit den gängigen Prismen- und Antennentypen verschiedener Hersteller gewährleistet ist.

• Um die Kompatibilität zu erweitern, bieten einige Modelle zusätzlich einen Umkehradapter (z.B. M8 / 5/8") an.

• Einige Hersteller wie z.B. Nedo oder Nestle bieten ein eigenes Prismenadapterprogramm an, das die Verwendung verschiedener Prismentypen ermöglicht.

• Zur Anpassung an verschiedene Prismen und Antennen gibt es auch Prismenstäbe mit flexiblen Adaptersystemen.

• Mini-Prismenstäbe sind oft mit speziellen Mini-Prismen ausgestattet, können aber mit entsprechenden Adaptern auch für andere Prismentypen verwendet werden.

• Einige Modelle, wie der beschriebene Kombi-Stab, sind speziell als Prismenstab und Antennenstab konzipiert.

Der flexible Einsatz der meisten Prismenstäbe mit unterschiedlichen Prismen- und Antennentypen ist durch eine Vielzahl von Anschlussmöglichkeiten und Adaptersystemen gewährleistet.

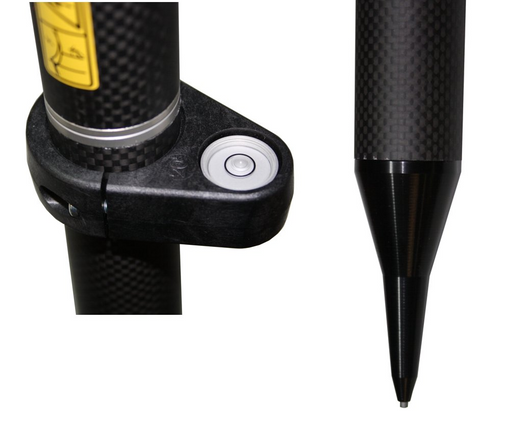

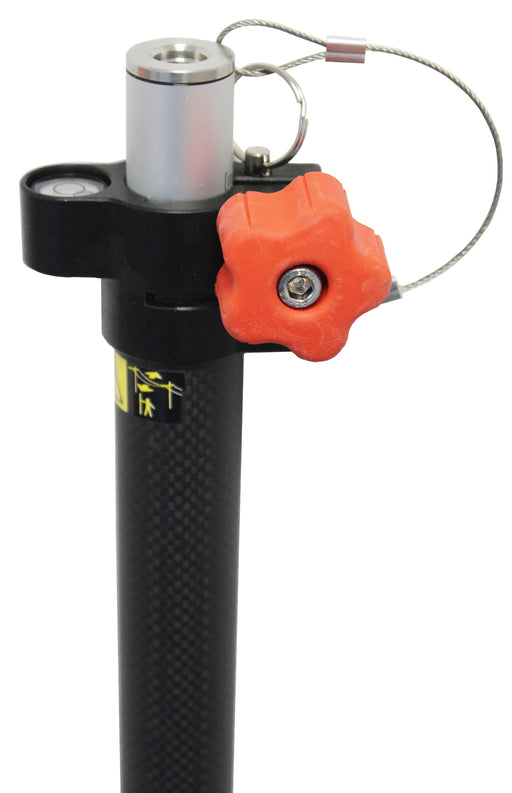

Integrierte Dosenlibelle

Die meisten Prismen- und GNSS-Lotstöcke haben eine eingebaute Dosenlibelle:

• In vielen Modellen ist eine justierbare Dosenlibelle eingebaut, die in der Regel eine Genauigkeit von 20' (Winkelminuten) hat.

• Die Dosenlibelle wird verwendet, um den Lotstab genau senkrecht zu halten, was für genaue Messungen von entscheidender Bedeutung ist.

• Um eine parallaxefreie Ablesung zu gewährleisten, ist die Dosenlibelle bei hochwertigen Lotstöcken häufig in einem Metallgehäuse untergebracht.

• Einige Modelle, insbesondere Mini-Prismenstäbe, haben drehbare Dosenlibellen, um die Ausrichtung zu erleichtern.

• Um die Genauigkeit über einen längeren Zeitraum zu gewährleisten, ist die Justierbarkeit der Dosenlibelle wichtig.

• Für eine noch präzisere Ausrichtung sind in einigen GNSS-Lotstöcken zusätzlich elektronische Neigungssensoren integriert.

Da die integrierte Dosenlibelle wesentlich zur Messgenauigkeit beiträgt, ist sie bei den meisten professionellen Prismen- und GNSS-Lotstöcken Standard.

Wie stabil und witterungsbeständig sind die Stäbe?

Prismenstäbe zeichnen sich durch hohe Stabilität und Witterungsbeständigkeit aus und sind für den anspruchsvollen Außeneinsatz konzipiert. Sie bieten ein optimales Verhältnis von Stabilität zu Gewicht und sind aus robusten Materialien wie Aluminium oder Carbon gefertigt. Vor Feuchtigkeit und Korrosion schützen wetterfeste Oberflächen oder Beschichtungen. Hochwertige Ausführungen garantieren eine hervorragende Geradheit auch bei maximalem Auszug. Zuverlässige Verbindungen, Klemmsysteme und austauschbare Stahlspitzen erhöhen die Lebensdauer. Viele Stangen lassen sich ohne Werkzeug zerlegen, um die Wartung zu erleichtern. Die robuste Konstruktion wird durch geschützte Dosenlibellen in einem Metallgehäuse abgerundet. Diese Eigenschaften ermöglichen einen zuverlässigen, langfristigen Einsatz unter verschiedensten Witterungsbedingungen.

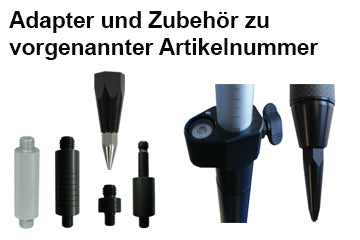

Zubehör für GNSS-Stäbe und Prismenstäbe

Für GNSS-Stäbe und Prismenstäbe steht eine Vielzahl von nützlichem Zubehör zur Verfügung, das die Flexibilität und Funktionalität deiner Vermessungsausrüstung erhöht. Dazu gehören unter anderem Verlängerungen, die es dir ermöglichen, die Stangen nach Bedarf zu verlängern. Diese Verlängerungsrohre, zum Beispiel in einer Länge von 1 Meter, sorgen dafür, dass du auch in schwierigen Geländen oder bei speziellen Anwendungen die gewünschte Höhe erreichen kannst. Mit dem passenden Zubehör optimierst du deine Vermessungsarbeiten und gewährleistest präzise Ergebnisse in jeder Situation.
Für GNSS- und Prismenstäbe ist eine Reihe von Zubehör erhältlich:

Verlängerungen: Zusätzliche Rohre, um die Stangen zu verlängern, z.B. Verlängerungsrohre von 1 m Länge.

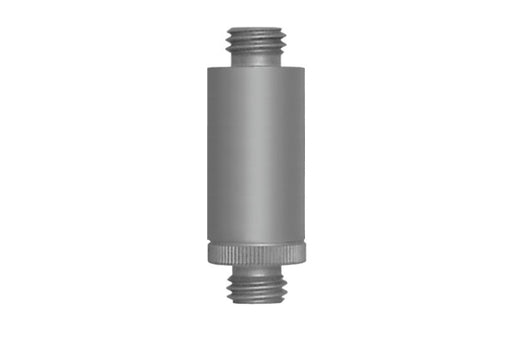

Adapter

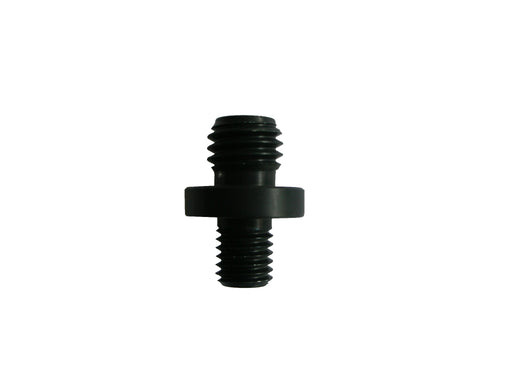

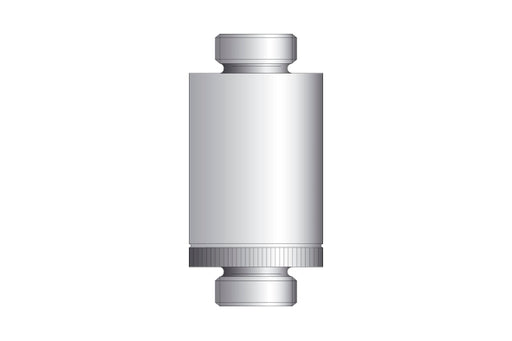

• Umkehrbare Adapter (z.B. M8 / 5/8"), um verschiedene Prismen zu nutzen.

• Für verschiedene Prismen und Antennen gibt es flexible Adaptersysteme.

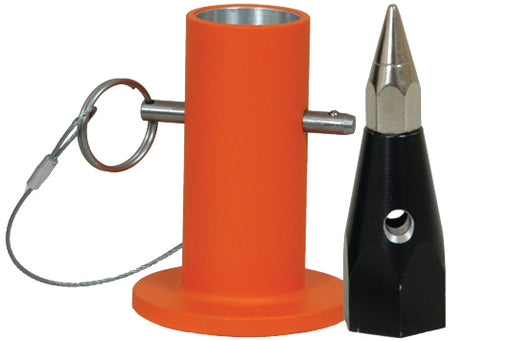

Spitzen

• Austauschbare Stahlspitzen

• Hartmetallspitzen für erhöhte Lebensdauer

Libellen

• Justierbare Dosenlibellen als Ersatz oder Nachrüstung

• Elektronische Neigungsmesser für GNSS Stäbe

Klemmsysteme

• Schraubklemmen

• Schnellklemmen

Griffe

• Ergonomisch geformte Griffe

• Handgriffe aus Kunststoff mit integrierter Dosenlibelle

Stative

• Spezialstative für Kurz- und Miniprismenstäbe - Dreibeinstative für Kleinprismenstäbe

• Stative für Kleinprismenstäbe

Halterungen

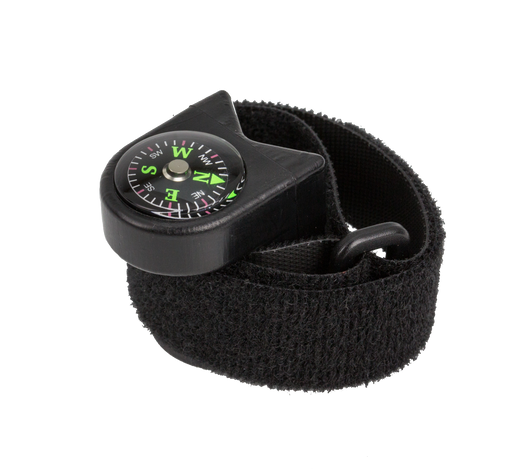

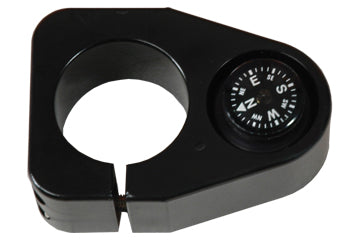

• Stangenhalter/Stangenklemmen, teilweise mit eingebauten Kompassen

Zubehör für Mini-Prismenstäbe

• Spezielle Mini-Prismenstäbe

• Adapter und Halterungen für spezielle Anwendungen

Dieses Zubehör erweitert die Einsatzmöglichkeiten und hilft, die Mini-Prismenstäbe an spezifische Vermessungsaufgaben anzupassen.
